管道式多角度可燃液體噴發液霧爆炸試驗系統

產品描述

試驗裝置由爆炸容器管道系統、液體噴灑霧化系統、點火系統、數據采集系統、抽真空系統構成。

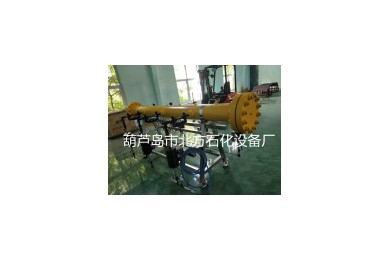

爆炸容器管道系統由爆炸管道筒體構成，直徑φ219mm，總長度2.8米，承耐壓力5Mpa，爆炸管道內表面精密拋光0.08μm。在爆炸管道上均布7套多角度液體噴灑霧化系統，液體由噴灑系統將液體霧化噴發到爆炸管道內點火爆炸。在爆炸管道左端面法蘭上安裝點火電極用于點火燃爆管道內瞬時產生的液霧。在爆炸管道上均布安裝壓力傳感器用于監測、采集爆炸管道內爆炸壓力，安裝溫度傳感器用于監測、采集爆炸管道內爆炸溫度。在爆炸管道上安裝抽真空系統用于抽取真空。

可燃液體噴灑霧化系統由噴發器、儲液罐、氣源管路構成。將液體霧化噴發到爆炸管道內，完成液體霧化的過程。

點火系統由點火電極、點火器構成，通過高壓放電點擊穿空氣產生火花點燃爆炸管道內可燃物質。

數據采集系統通過壓力傳感器、溫度傳感器、計算機采集爆炸壓力和溫度數據。

抽真空系統通過真空泵抽取管道內真空。
